三维柔性焊接工装的选择说明
新闻来源于:YAHANDA 发表于:2015-01-22 22:55:57 浏览42799次 文章摘要:三维柔性焊接工装 三维柔性焊接平台 焊接夹具 焊接平台1.什么是三维柔性焊接工装,它的作用是什么?
答:三维柔性焊接工装,是一种模块化、标准化、可重复使用、适用范围极广的新型焊接夹具。主要用于钢结构焊接的装夹、定位,其高效、精准、便利的特点广受焊接行业的欢迎。该产品同时可与多种焊接设备配合使用。如:变位机、翻转机、机器人等(见《工程案例》栏)。
2.产品有哪些类型?
答:平台分二维及三维两款,二维仅平台表面为精密加工,三维平台五面均为精密加工。两款均有D16系列与D28系列,D16系列的孔为¢16,孔间距为50mm±0.05阵列组成,表面分布着50x50mm的网格线。D28系列的孔为¢28,孔间距为100mm±0.05阵列组成,表面分布着100x100mm的网格线。材料为Q345(Mn16)焊接及铸铁两种,底部均有加强筋。 D16系列的平台厚度为14mm,28系列的平台厚度为23mm。(其他类型见《产品展示》之《三维柔性焊接工装》一栏)
3.适用哪些行业?
答:适用于各个焊接场合,小到机箱机柜,大到轨道/桥梁。 例如: 1.工程机械行业 2.轨道交通行业 3.汽车工业 4.船舶行业 5.航空航天 6.机箱机柜/钣金行业 7.设备生产行业 8.工业管道 9.家具制造行业等等。

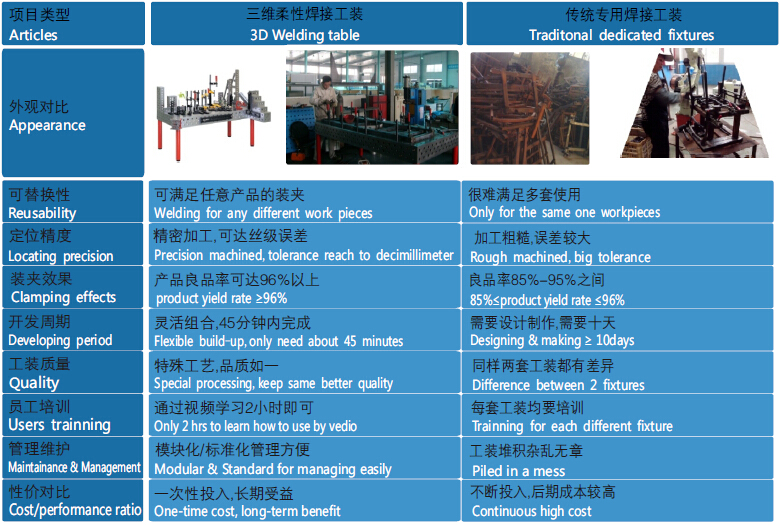

4.与传统焊接工装的区别及优势在哪?
5.如何选用三维柔性焊接工装?
答:工装平台的选用需要根据产品的大小,形状选用,一般钣金类及小型钢结构件多采用D16系列的平台。大型钢结构及重型机械行业多采用D28系列平台。选用原则:平台尺寸大于工件尺寸为佳,若小于平台也可通过U型方箱或支撑角铁等附件扩展效果一样。附件数量及种类的选择依照工件的形状而定,复杂的工件附件多点,简单的工件附件也就少点。如果需要定位新的工件,只需改变定位件的位置即可。建议购买前提供详细图纸及技术要求,我方根据贵方资料设计工装、配置附件。
